Viessmann Vitopend Uyumlu Akış ve Sıcaklık Sensörü VFS 1-20 2745200

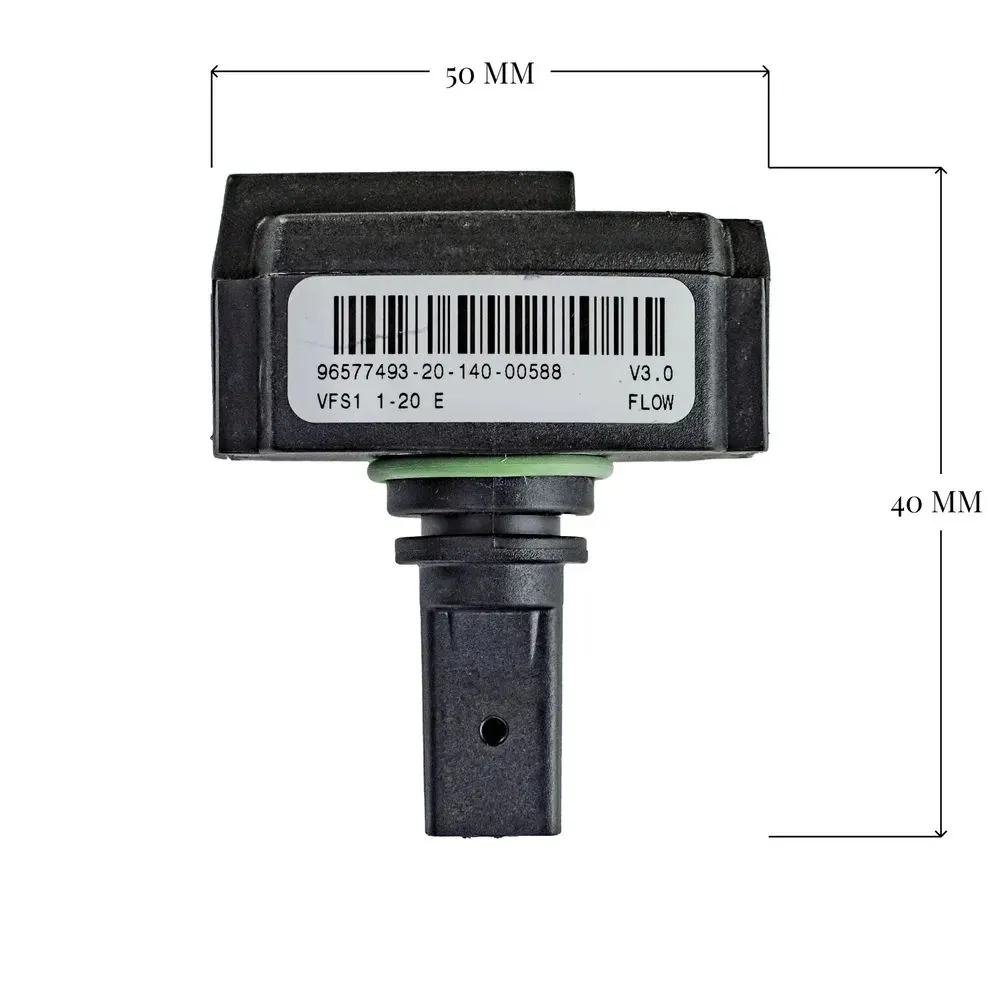

biçimi Kombine akış + sıcaklık sensörü (vortex) Tip / kod Orijinal Grundfos VFS 1-20 E vortex akış (1-20 l/dk) + sıcaklık sensörü, 5 pinli, 50 x 40 mm gövde; Viessmann 2745200 (274520099, ST50104, TE70527) Paket içeriği Kombine akış + sıcaklık sensörü, O-ring (klips ve kablo dahil değil) Sinyal / pin Vortex akış sinyali (1-20 l/dk analog) + NTC sıcaklık, 5 pin Bağlantı Hidroblok sensör yuvasına O-ringli geçme, klipsli Kod karşılıkları Viessmann 2745200, 274520099, ST50104, TE70527; Grundfos VFS 1-20 E Uyumlu aile Viessmann Vitopend 100 WH1D ve Vitodens 100-W WB1B / WB1C gibi Grundfos VFS 1-20 kombine sensör kullanan kombiler Menşei / marka Orijinal / fabrika tedarikçisi (OEM) parçası Montaj notu (teknik servis için): Cihazın elektriğini kesin. Okuyucu dıştan klipsli olduğu için çoğu cihazda su boşaltılmaz; kablo soketini ayırın, klipsi açıp sensörü türbin yuvasından çekin, yuvayı ve türbin kapağını temizleyin. Türbini elle çevirip serbest döndüğünü ve mıknatısının çektiğini kontrol edin; kireçliyse türbini de yenileyin. Yeni sensörü aynı yönde oturtup klipsleyin, soketi takın (3 pin dik soketlerde pin dizilimine dikkat). O-ringli gerkon ve vortex sensörlerde su boşaltılır, O-ring silikon gresle takılır ve kaçak kontrolü yapılır. Elektriği verip sıcak su musluğunu açın: kombi 1-2 saniye içinde sıcak su moduna geçmeli, düşük debide de algılamalı. Mikroşalterlerde pimin şaltere tam bastığını ve tık sesini kontrol edin.
